Редуктор TRC 01 11,9 PAM 71B14
Цена по запросу
Менеджер уточнит цену по актуальной закупке
Ожидаем поступление
Нужна проверка совместимости?
Пришлите маркировку двигателя, фото шильдика или параметры привода. Проверим передаточное число, фланец, вал и монтаж.
Проверить совместимость
Характеристики
Основные параметры для сверки с приводом, монтажом и посадочными размерами.
| Размер корпуса | 1 | Передаточное отношение | 11,9 |
|---|---|---|---|
| Присоединительный размер к электродвигателю | 71B14 | Диаметр входного вала двигателя | 14 мм |
| Диаметр входного фланца | 105 мм | Диаметр выходного вала | 20 мм |
| Серия | TRC |
Описание: Редуктор TRC 01 11,9 PAM 71B14
Редуктор TRC 01 11,9 PAM 71B14 — соосно-цилиндрический редуктор серии TRC с высоким КПД около 96%. Входная и выходная оси расположены на одной линии, а цилиндрические зубчатые ступени обеспечивают эффективную передачу мощности, плавную работу и подходят для продолжительных режимов эксплуатации. TRC применяется в конвейерах, мешалках, дозаторах и другом промышленном оборудовании, где требуется компактный привод с соосным расположением валов.
Данное исполнение рассчитано на электродвигатель IEC 71 B14: диаметр вала двигателя составляет 14 мм, а наружный диаметр присоединительного фланца — 105 мм. Передаточное отношение i = 11,9 увеличивает момент на выходе примерно в 11,9 раз. Выходной вал TRC 01 имеет диаметр 20 мм.
Серия TRC построена по модульному принципу: лёгкий алюминиевый корпус допускает разные варианты лап и съёмных выходных фланцев. На базе одного типоразмера можно реализовать монтаж на лапах, фланцевое или комбинированное крепление, адаптируя редуктор под компоновку конкретного оборудования.

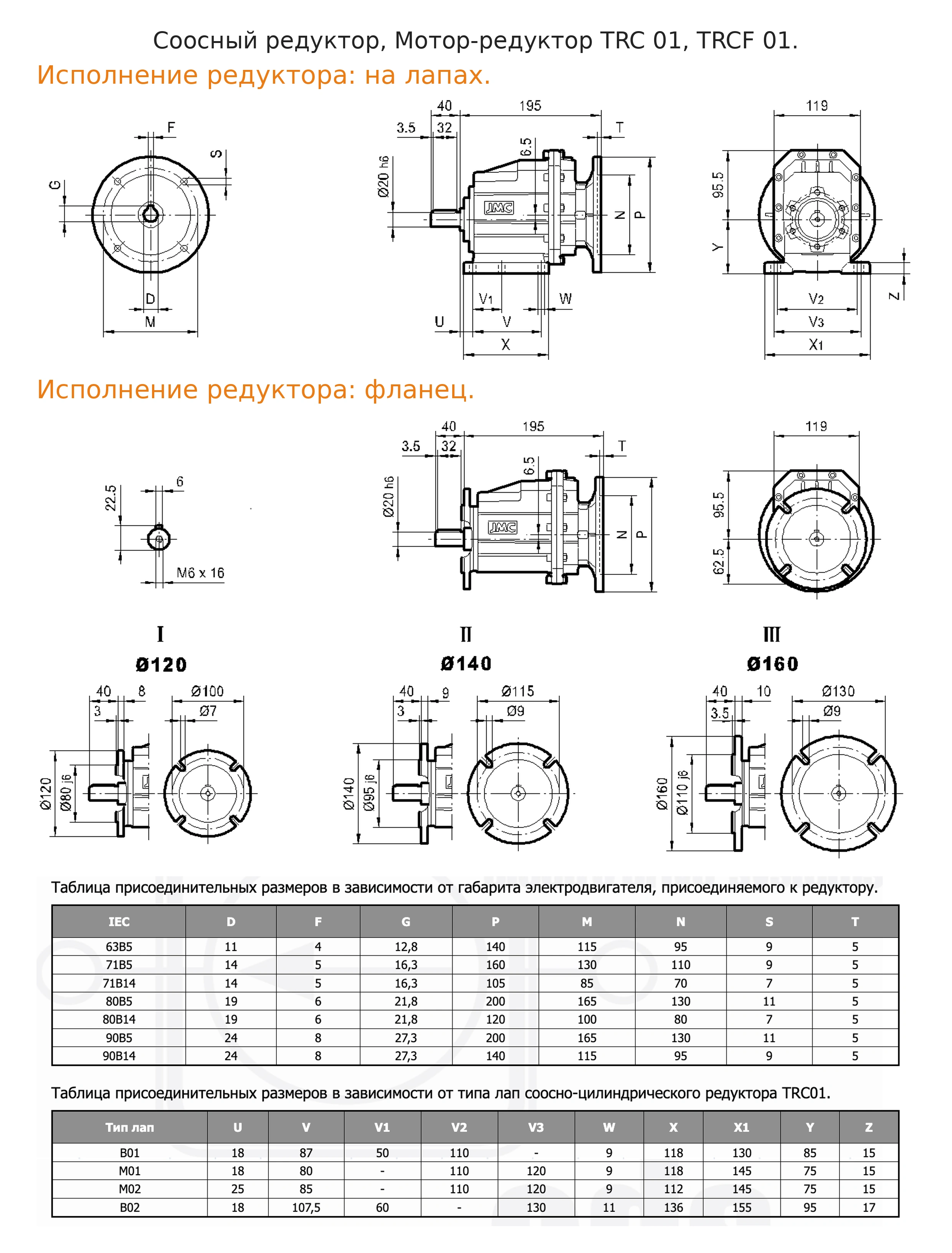

Габаритный чертёж и присоединительные размеры
Редуктор TRC 01 11,9 PAM 71B14
