Шильдик — это табличка на корпусе редуктора с его основными идентификационными данными. По ней можно определить серию и типоразмер редуктора, передаточное число и часть данных об исполнении.
Набор полей и способ записи зависят от производителя и серии. Поэтому сначала разберём шильдик конкретного червячного редуктора WR90.

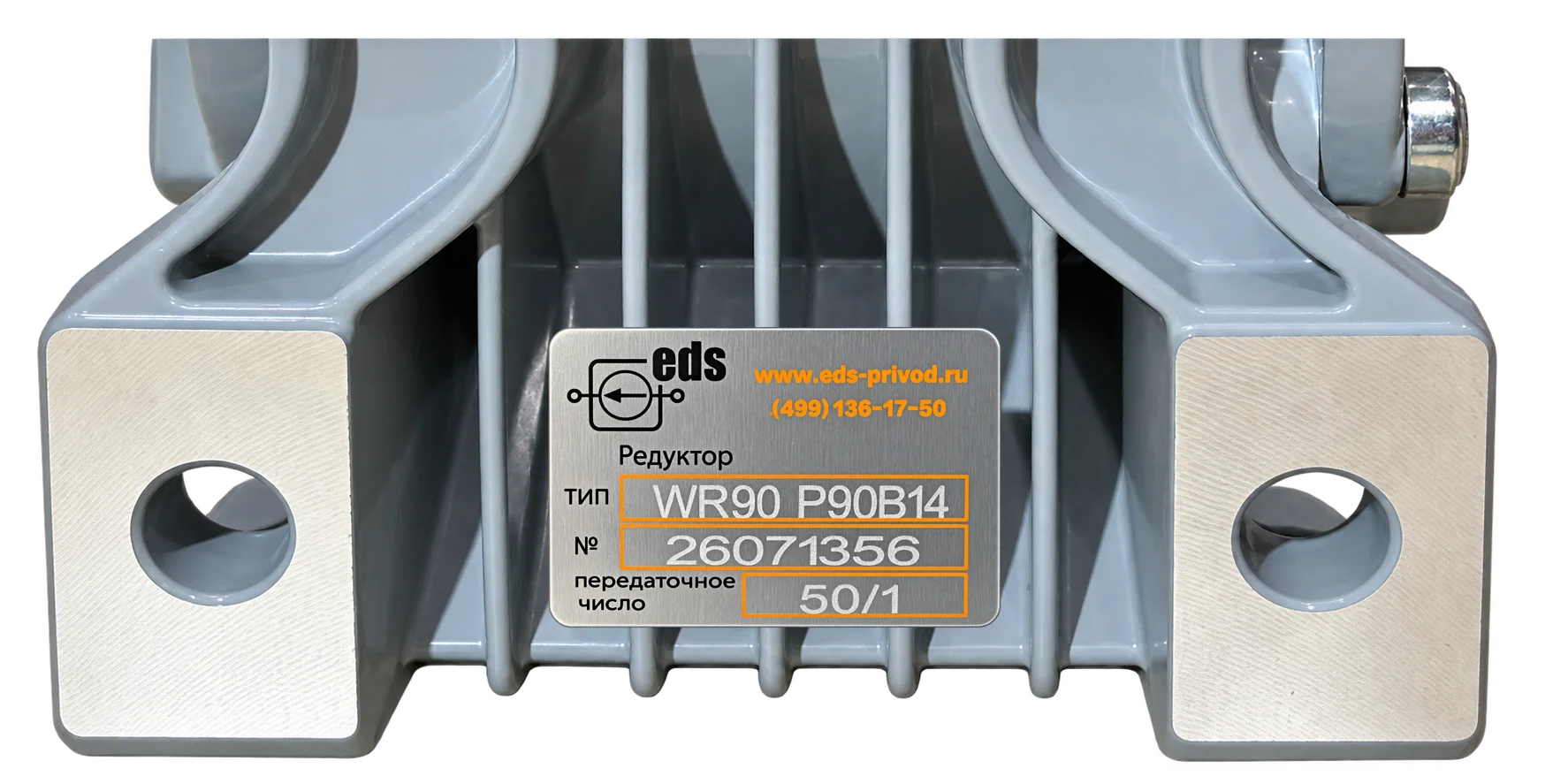

Основные поля шильдика WR90
| № | Поле на шильдике | Что означает |
|---|---|---|

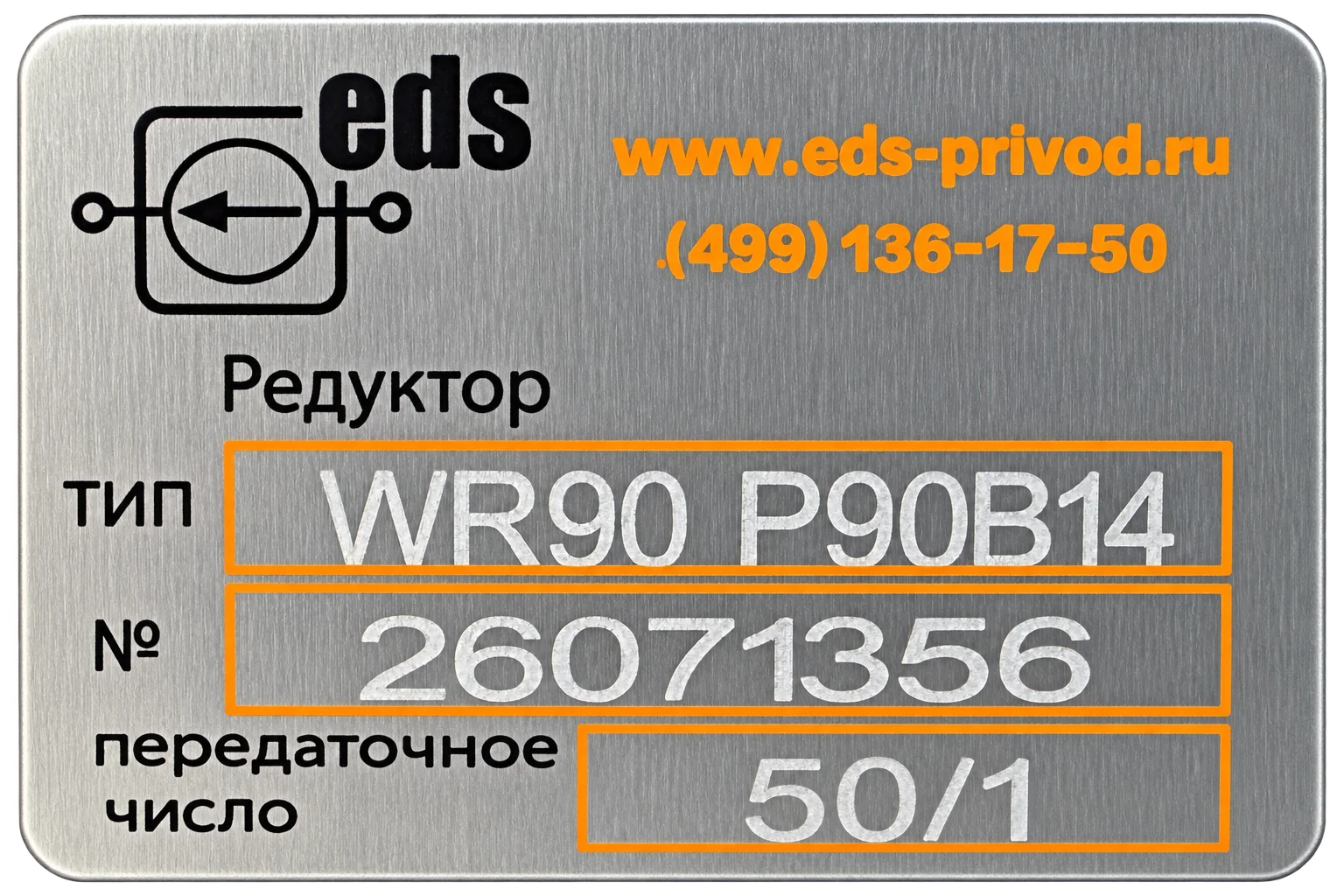

| 1 | WR90 P90B14 | Серия, типоразмер и исполнение входа редуктора |
| 2 | 26071356 | Серийный номер |
| 3 | 50/1 | Передаточное число редуктора |
1. WR90 P90B14 — тип и исполнение редуктора
Строка WR90 P90B14 содержит основную информацию об исполнении редуктора.

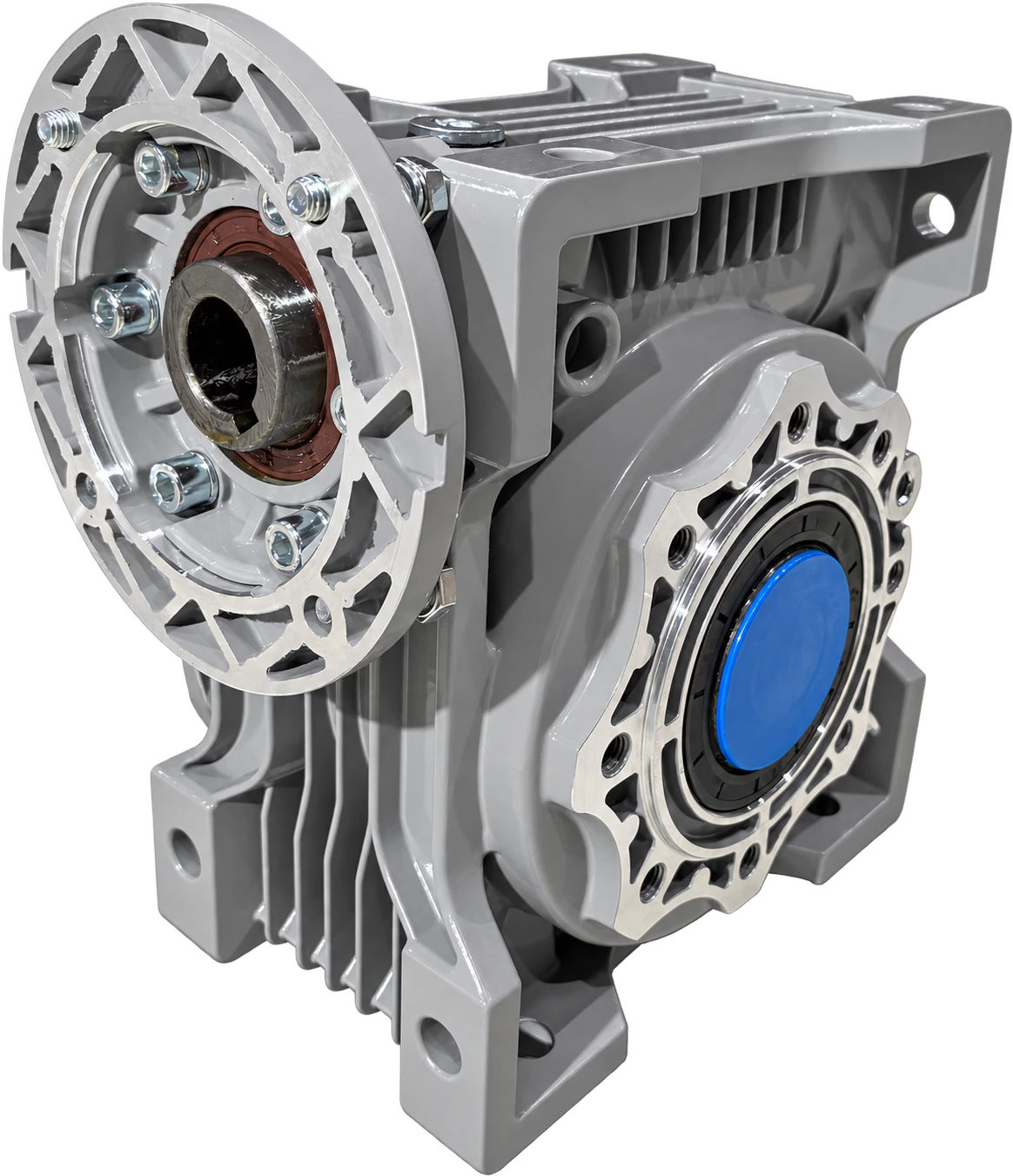

WR90 — червячный редуктор серии WR типоразмера 90. В номенклатуре ЭДС ПРИВОД обозначение WR используется для серого исполнения червячных редукторов семейства NMRV. Число 90 обозначает типоразмер внутри данной серии. Для червячных редукторов (WR, NMRV) данное число 90 - означает расстояние между осями входного и выходного валов
P90B14 - PAM-исполнение входа под электродвигатель габарита 90 с фланцем B14.
2. № 26071356 — серийный номер
В поле № указан серийный номер конкретного редуктора — 26071356.
Он используется для идентификации изделия. Как параметр для подбора аналога или замены обычно не используется.
3. 50/1 — передаточное число
Обозначение 50/1 соответствует передаточному числу i = 50. Это означает, что входной вал совершает 50 оборотов за один оборот выходного вала.
Подробнее о том, откуда берётся передаточное число и как оно влияет на обороты и крутящий момент, мы разобрали в отдельной статье.
Как выглядит маркировка на другом редукторе

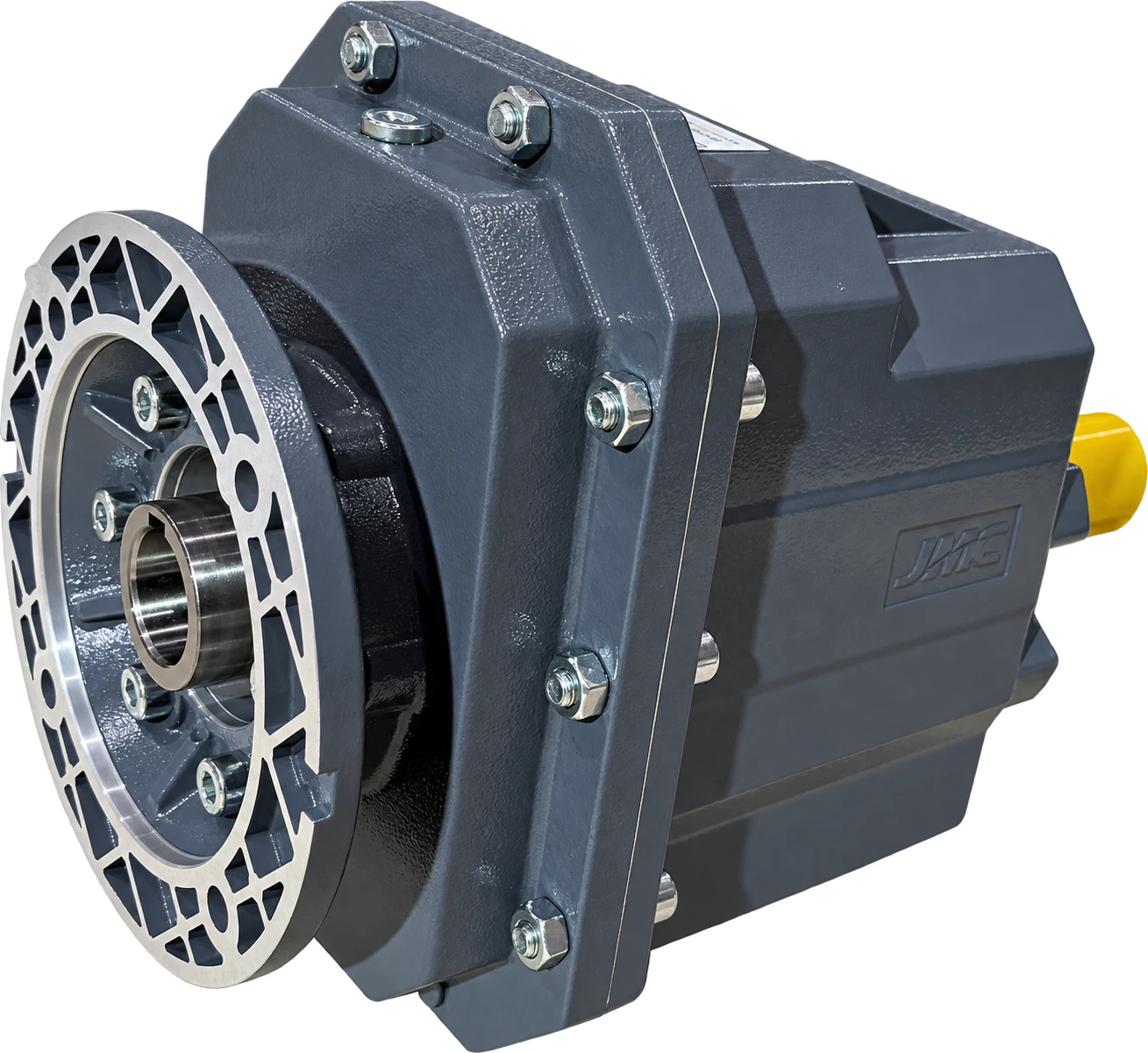

Формат шильдика может отличаться даже при наличии тех же основных характеристик. Рассмотрим второй пример — соосно-цилиндрический редуктор серии TRC.

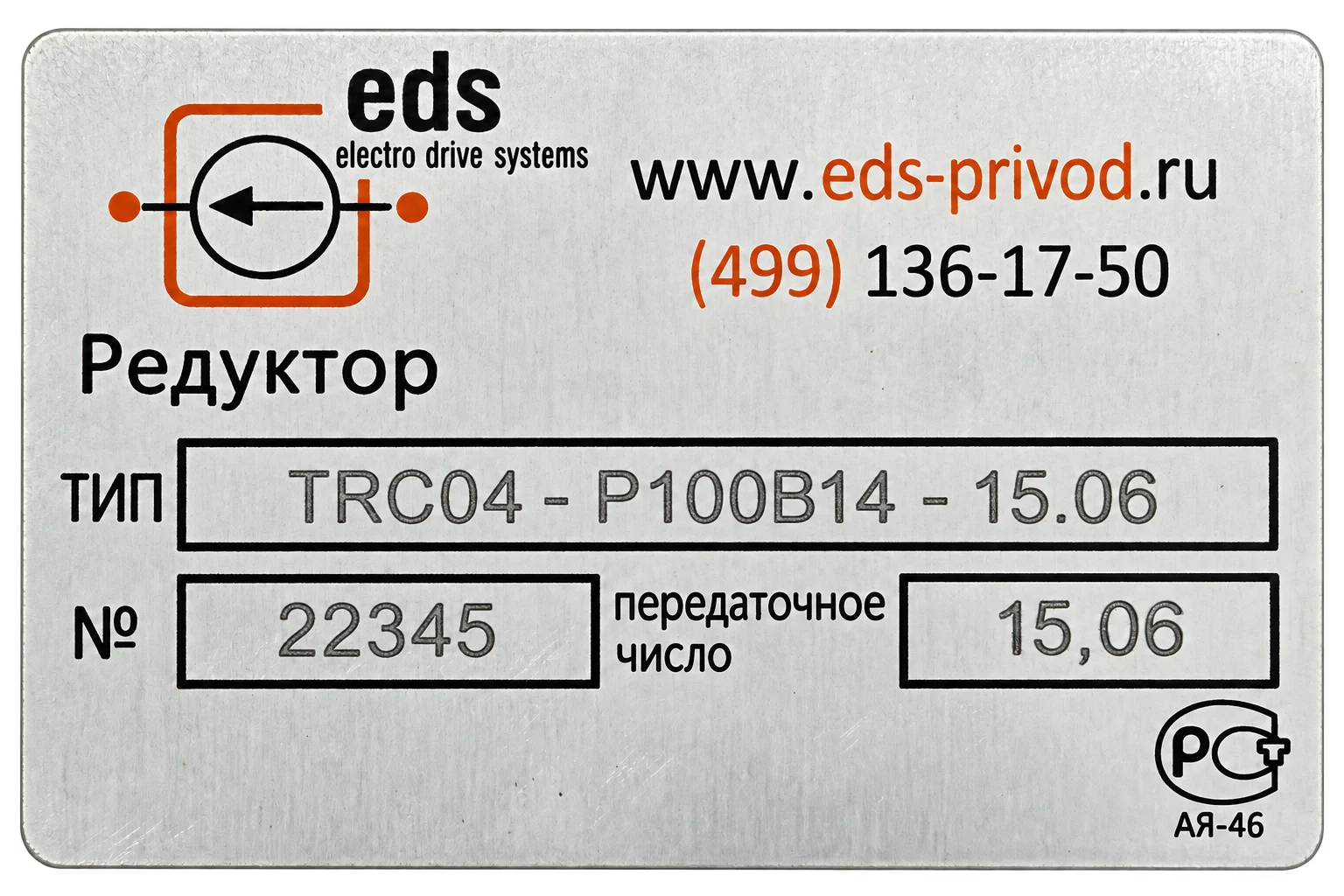

TRC04-P100B14-15,06 — тот же принцип записи
На этом шильдике основные характеристики объединены в одну строку маркировки.
- TRC — серия соосно-цилиндрических редукторов.
- 04 — типоразмер редуктора.
- P100B14 — PAM-исполнение входа под электродвигатель габарита 100 с фланцем B14.
- 15,06 — передаточное число редуктора.
Несмотря на другой формат таблички, принцип чтения остаётся тем же: сначала определяем серию и типоразмер редуктора, затем исполнение входа и передаточное число.
У разных производителей обозначения могут строиться по-разному, поэтому при работе с незнакомой серией маркировку стоит сверять с каталогом производителя.
Какие данные нужны для подбора замены
Для подбора аналога зафиксируйте основные данные с шильдика и исполнение крепления редуктора.
- Серия и типоразмер редуктора.
- Передаточное число.
- Исполнение входа под электродвигатель.
- Исполнение крепления редуктора - реактивная штанга или тип и размер выходного фланца.
Если шильдик повреждён или часть маркировки уже не читается, для подбора также полезно сделать фотографии самого редуктора, входного и выходного присоединений.
