Чем отличается звезда от треугольника

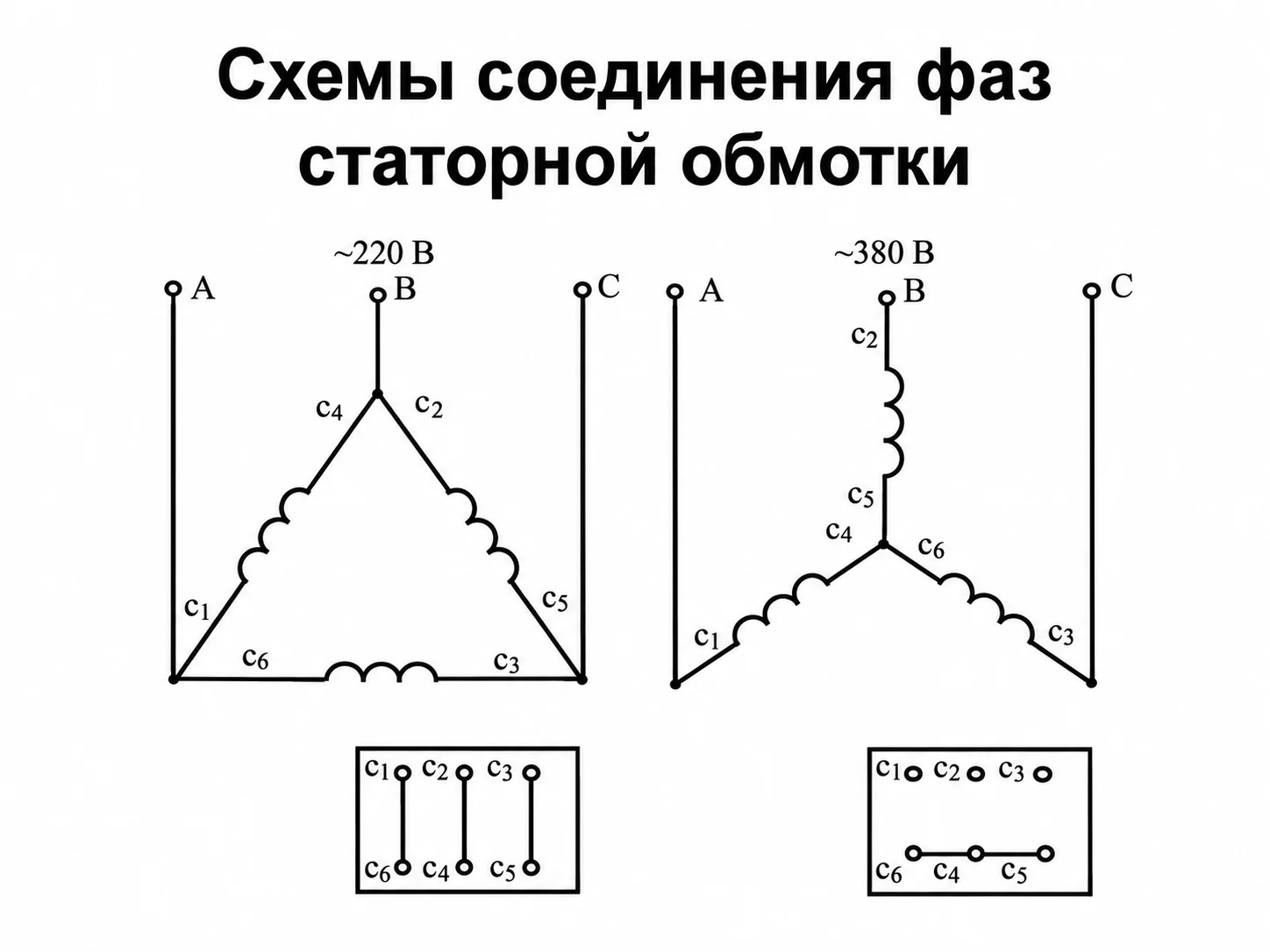

В трёхфазном электродвигателе расположены три фазные обмотки статора. Их можно соединить двумя способами: звездой (Y) или треугольником (Δ). Выбор схемы определяется номинальным напряжением двигателя и характеристиками питающей сети.
При соединении звездой концы трёх обмоток объединяются в общую точку, а три фазы сети подключаются к их началам. Напряжение на каждой обмотке в √3 раза меньше линейного напряжения сети: Uоб = Uл / √3. Поэтому в сети 380 В на обмотку приходится приблизительно 220 В.
При соединении треугольником конец каждой обмотки соединяется с началом следующей. Каждая обмотка подключается между двумя фазами и получает полное линейное напряжение сети: Uоб = Uл.

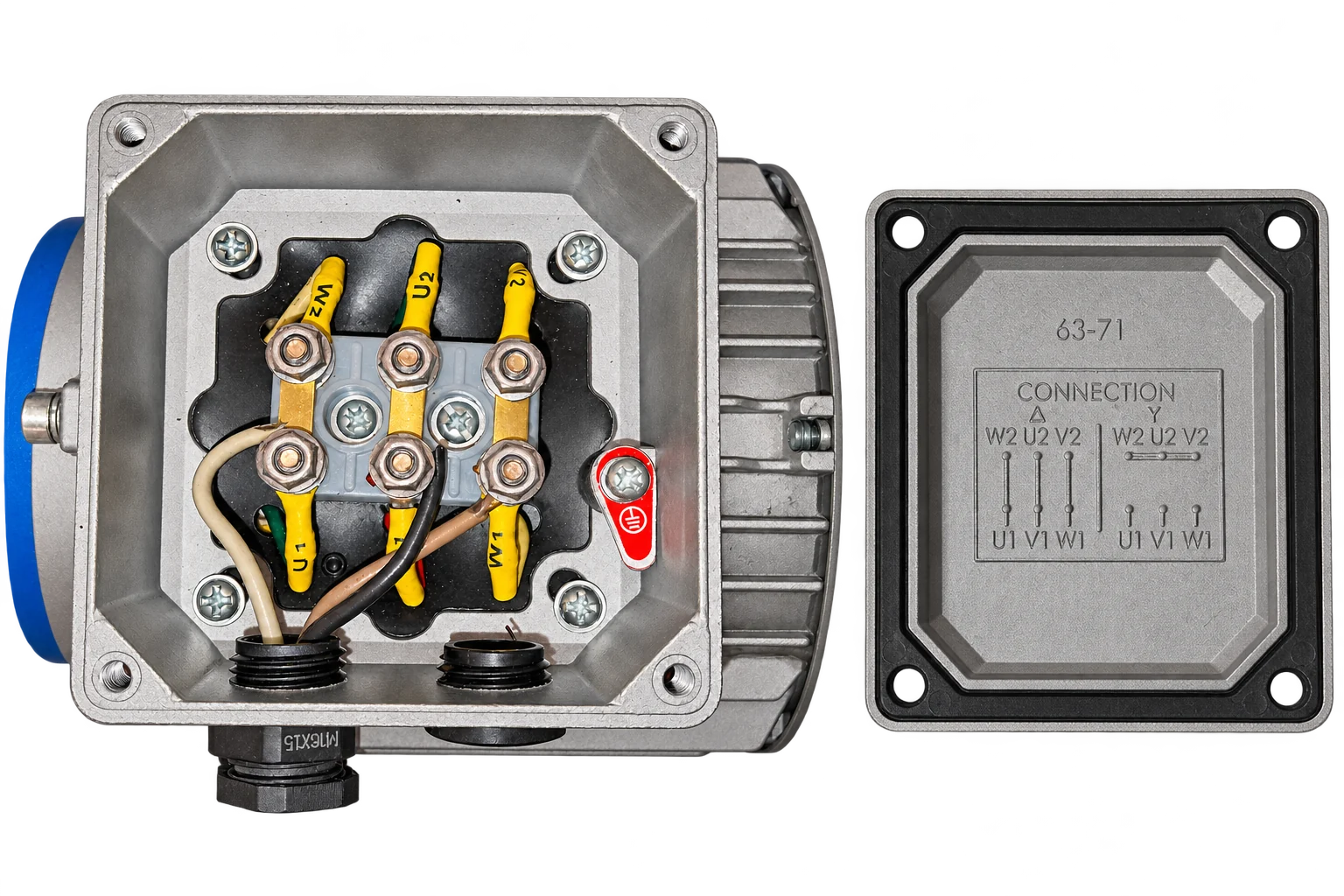

Как выглядят соединения в клеммной коробке
У трёхфазного двигателя с шестью доступными выводами на клеммной колодке обычно обозначают начала обмоток U1, V1, W1 и их концы U2, V2, W2. Для соединения используют металлические перемычки.
Рабочая нейтраль N для подключения трёхфазного двигателя не требуется. При этом металлический корпус двигателя обязательно подключают к защитному проводнику PE.

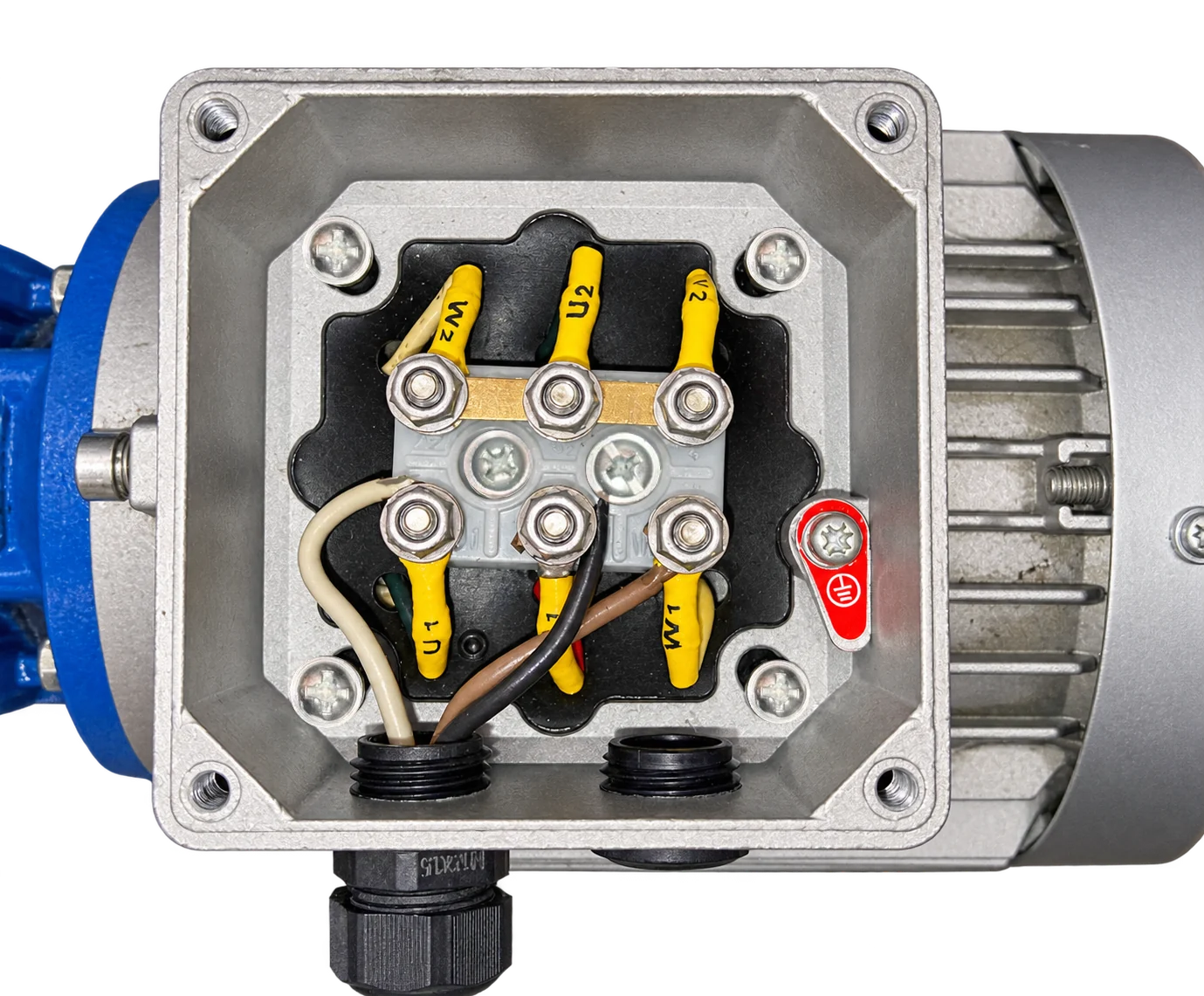

Соединение звездой (Y)
Для соединения звездой выводы W2, U2 и V2 объединяют перемычками в общую точку. Три фазы питающей сети подключают к U1, V1 и W1.

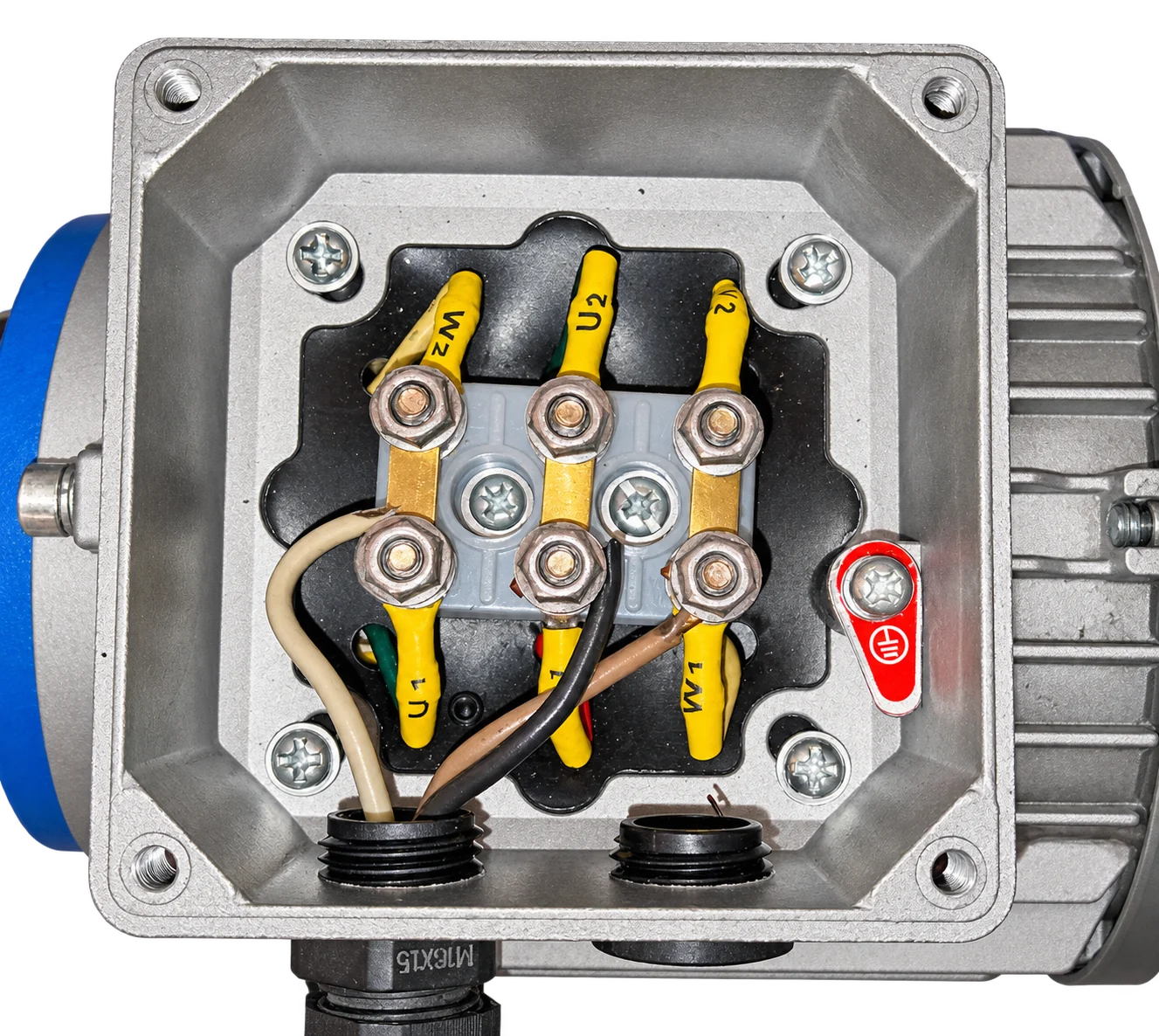

Соединение треугольником (Δ)
При соединении треугольником начало каждой обмотки соединяют с концом другой: W2 — U1, U2 — V1 и V2 — W1. Три фазы подключают к образовавшимся узлам.
На распространённой клеммной колодке перемычки при этом стоят вертикально, соединяя контакты каждого столбца. На другом исполнении физическое расположение выводов может отличаться, поэтому ориентируются по маркировке и заводской схеме.

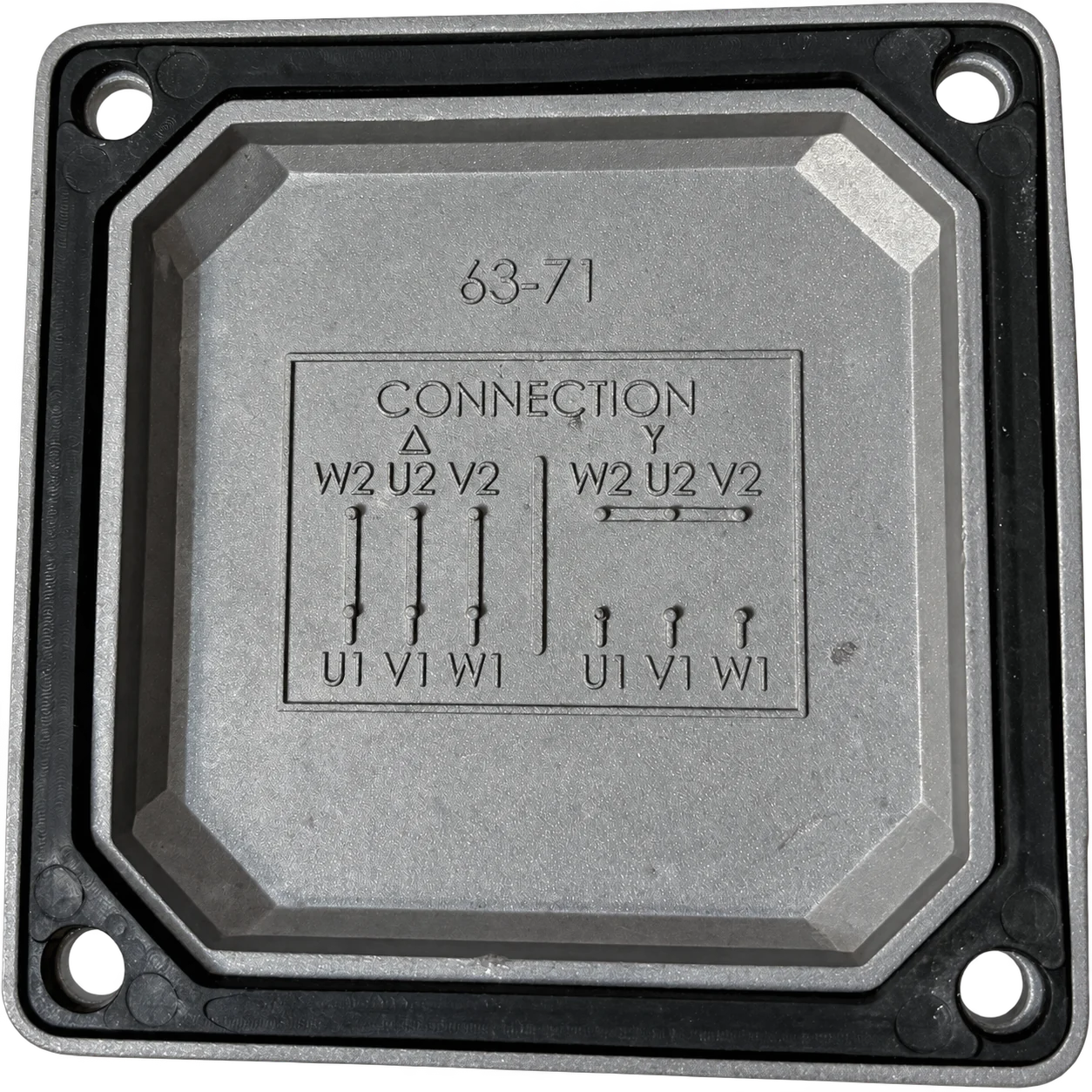

Схему расположения перемычек производители обычно указывают на внутренней стороне крышки клеммной коробки.
Как выбрать схему по напряжению электродвигателя
Допустимые схемы соединения указываются на шильдике электродвигателя. При маркировке Δ/Y первое значение напряжения относится к треугольнику, второе — к звезде.
В таблице указано линейное напряжение сети — напряжение между двумя фазами, при котором двигатель рассчитан на работу с соответствующей схемой соединения.
| Маркировка двигателя | Треугольник (Δ) | Звезда (Y) |
|---|---|---|
| 220/380 В | 220 В | 380 В |
| 380/660 В | 380 В | 660 В |
Подключение двигателя 220/380 В треугольником к трёхфазной сети 380 В приведёт к превышению номинального напряжения на обмотках и может вызвать их повреждение.
Напряжение и ток при звезде и треугольнике
Рассмотрим электродвигатель AT 63B-4 мощностью 0,18 кВт. На его шильдике указаны напряжения 220/380 В и номинальные токи 1,28/0,74 А для соединений Δ/Y.
При подключении треугольником к трёхфазной сети 220 В номинальный линейный ток составляет 1,28 А. При подключении звездой к сети 380 В — 0,74 А. В обоих случаях на каждую обмотку приходится приблизительно 220 В.
Разница объясняется соотношением токов в схемах соединения: при звезде линейный ток равен току обмотки, а при треугольнике превышает его в √3 раза. При этих номинальных режимах двигатель сохраняет паспортную мощность 0,18 кВт.
Что проверить перед подключением
- Соответствие напряжения сети маркировке двигателя.
- Расположение перемычек согласно заводской схеме.
- Маркировку выводов обмоток.
- Подключение защитного проводника PE.
- Наличие защиты от перегрузки и короткого замыкания.
