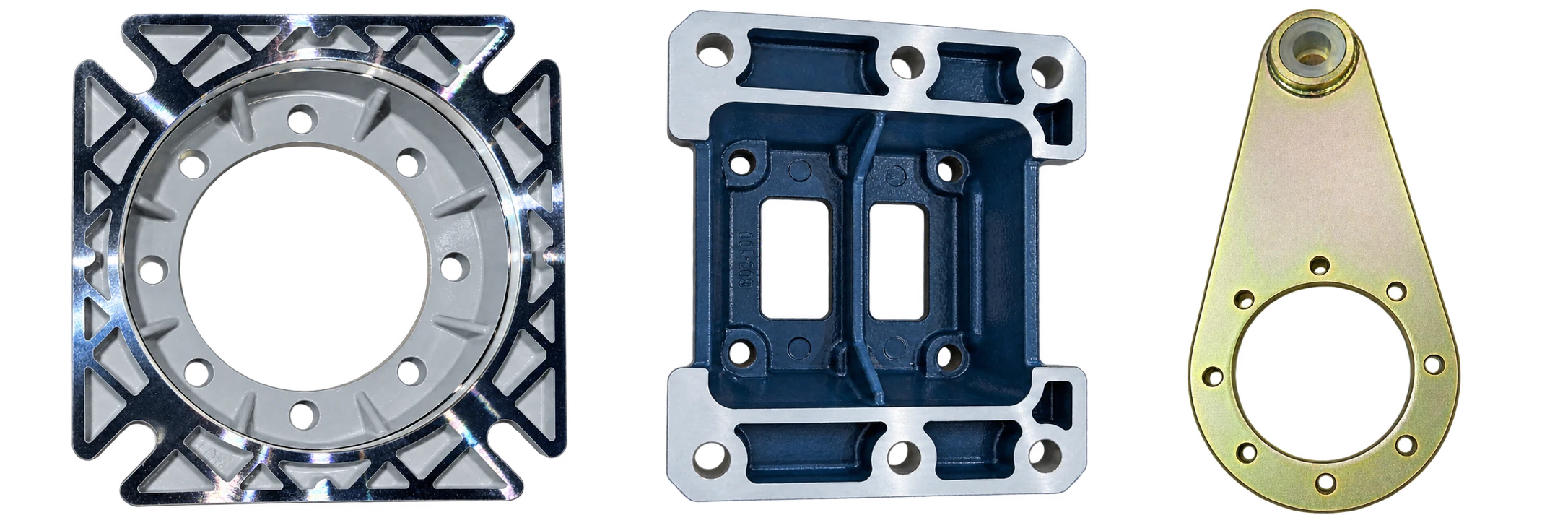

Крепление редуктора на лапах
Монтажные лапы позволяют закрепить корпус редуктора болтами на раме, плите или другом основании. При таком монтаже опорная конструкция воспринимает реактивный момент и нагрузки, предусмотренные расчётом крепления.
Способ получения лапного исполнения зависит от серии редуктора. У одних моделей опоры выполнены непосредственно на корпусе, у других используются отдельные монтажные элементы.
У червячных NMRV крепление может выполняться через предусмотренные на корпусе монтажные поверхности; конкретные опоры и расположение отверстий необходимо сверять с чертежом модели.
Особенности крепления TRC и R

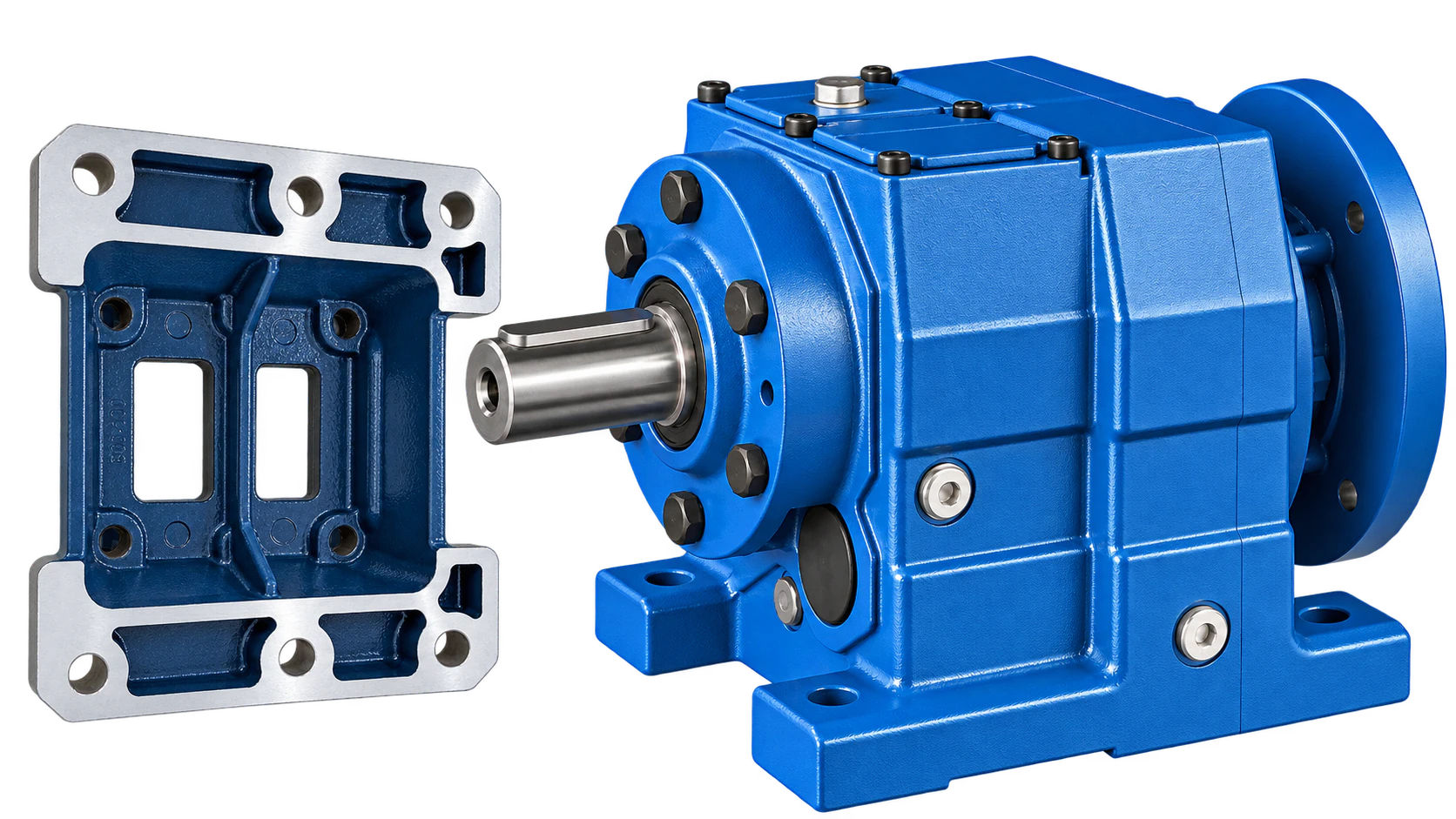

Соосно-цилиндрические редукторы TRC имеют модульную конструкцию: базовый редуктор поставляется без лап, а для каждого типоразмера предусмотрены несколько вариантов их исполнения, различающиеся формой и присоединительными размерами. Например, для TRC03 доступны B03, M03, M04 и B04. У более крупных редукторов исполнения R монтажные лапы уже являются частью корпуса и не требуют отдельной установки.
Крепление через выходной фланец

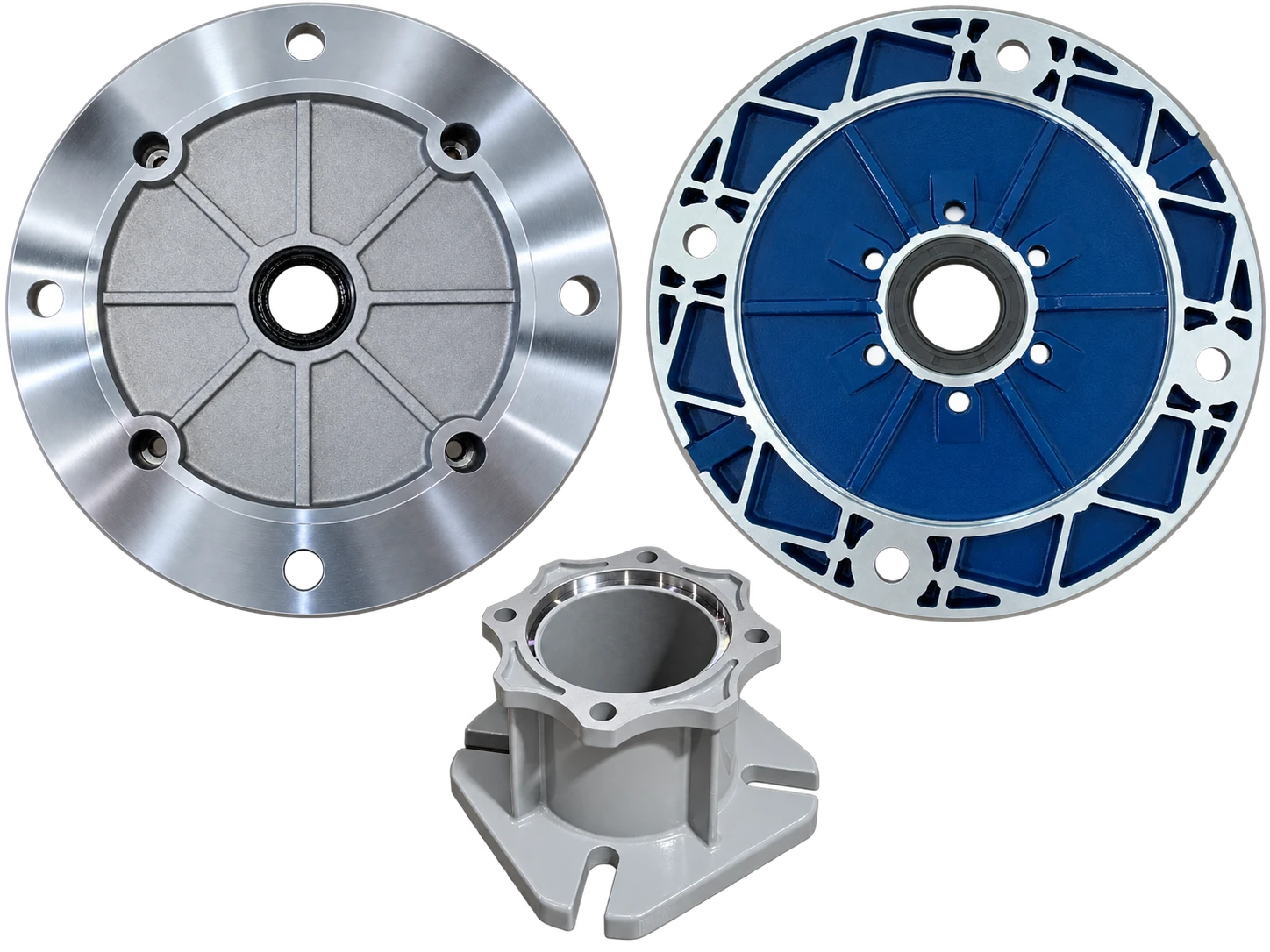

Выходной монтажный фланец — это присоединительный элемент со стороны выходного узла редуктора, позволяющий закрепить его корпус непосредственно на оборудовании.

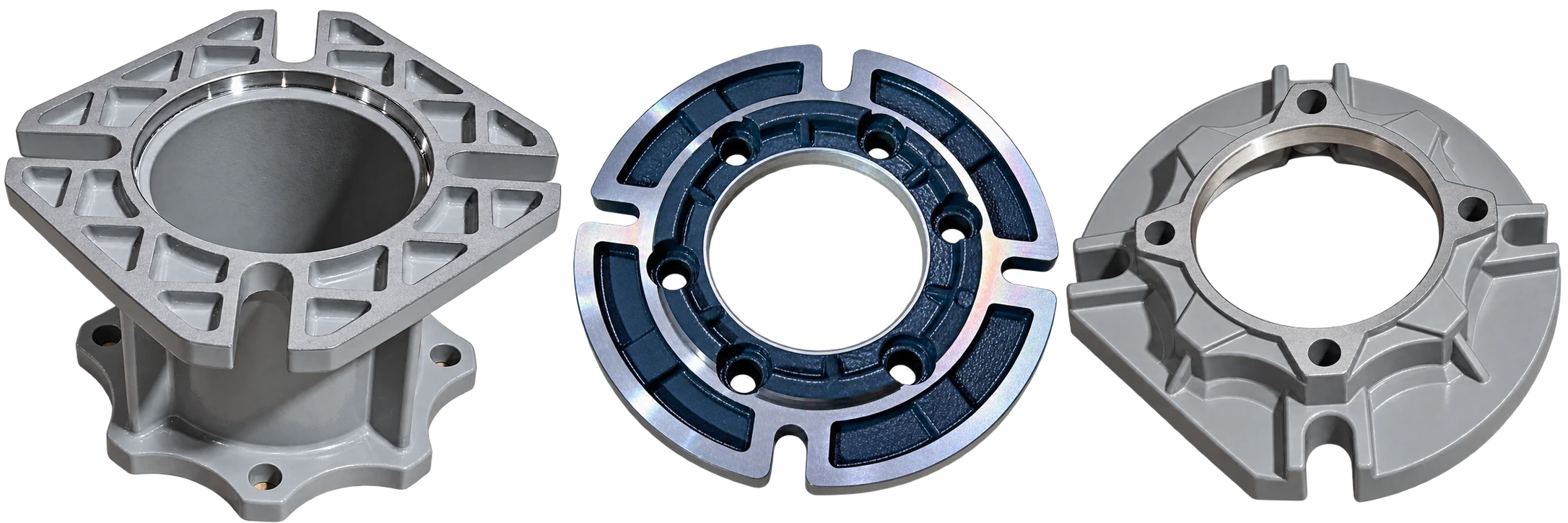

Для червячных редукторов NMRV предусмотрены различные исполнения выходных фланцев: FA, FB, FC, FD и другие. Они отличаются не только присоединительными размерами, но и самой формой — профилем, толщиной, расположением центрирующего бурта и вылетом относительно корпуса. При этом даже для одного типоразмера, например NMRV063, могут существовать несколько вариантов фланцев.
Выходные фланцы TRC, R, F и KA
У соосно-цилиндрических редукторов TRC выходной фланец подбирается отдельно к базовому корпусу. Для каждого типоразмера предусмотрены три варианта фланцев с разными присоединительными размерами. Например, для TRC03 доступны Ø160, Ø200 и Ø250 мм.
Фланцевое крепление также применяется у соосно-цилиндрических редукторов R, цилиндрических F и коническо-цилиндрических KA. Некоторые серии допускают комбинированное исполнение с лапами и фланцем.
Насадное крепление с реактивной штангой

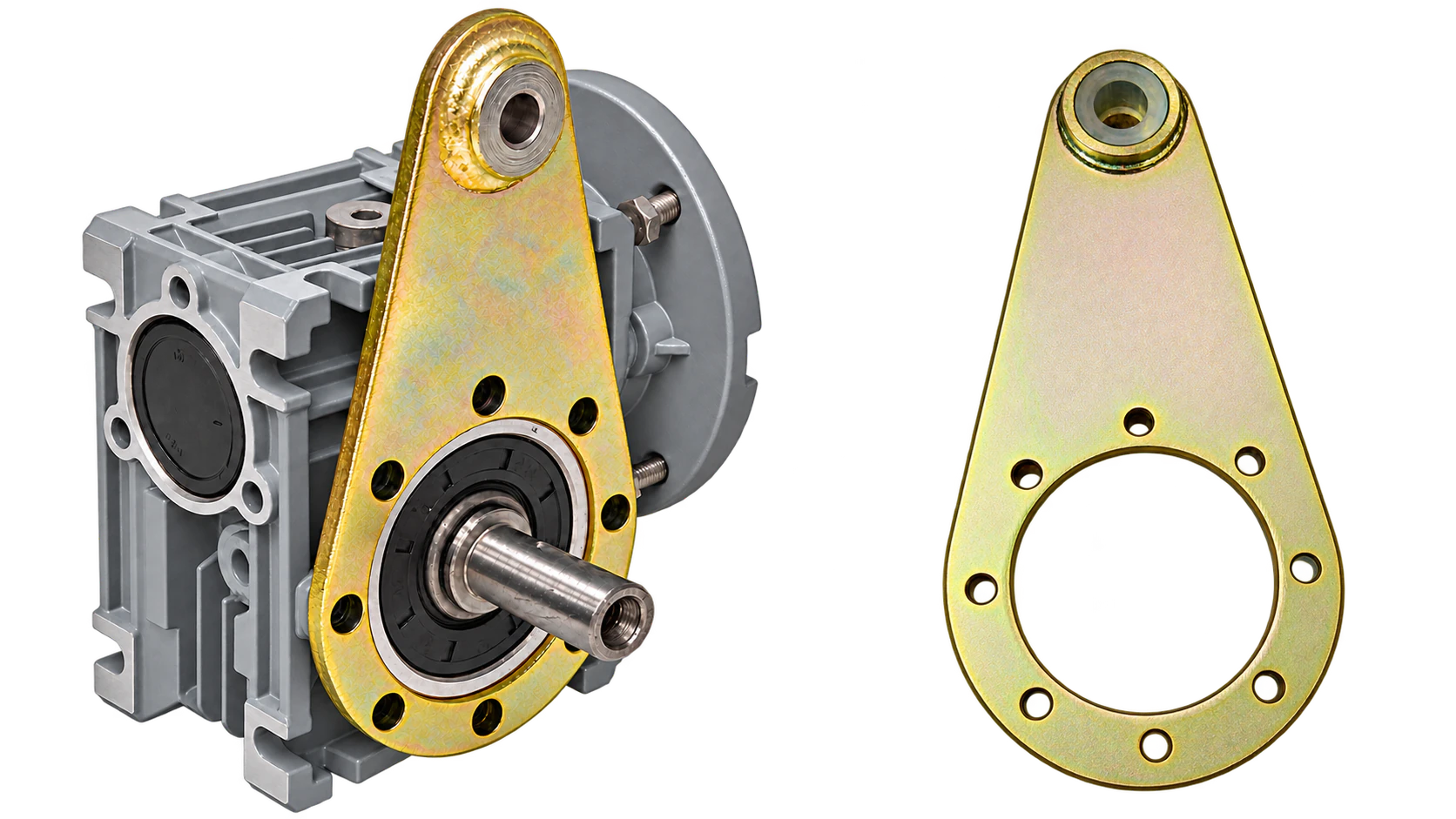

Реактивная штанга — это металлический рычаг или кронштейн, соединяющий корпус редуктора с неподвижной частью оборудования. Она применяется при насадном монтаже, когда редуктор устанавливается непосредственно на вал приводимого механизма.
При передаче крутящего момента корпус редуктора стремится провернуться вокруг оси выходного вала. Реактивная штанга передаёт возникающее усилие на неподвижную конструкцию и препятствует проворачиванию корпуса без его жёсткого крепления на лапах или фланце.
В зависимости от конструкции крепление штанги может включать шарнирные или упругие элементы, компенсирующие небольшие монтажные отклонения. Такие опоры применяются не только у червячных, но и у коническо-цилиндрических редукторов.
Как выбрать способ крепления редуктора
Способ крепления определяется конструкцией оборудования: наличием монтажного основания, ответной фланцевой поверхности или возможностью насадной установки на вал механизма. Выбранная схема должна быть предусмотрена конструкцией конкретного редуктора.
При замене редуктора необходимо сверить присоединительные размеры по чертежам. Для лап важны расположение крепёжных отверстий и высота оси выходного вала, для фланца — центрирующий диаметр, размеры отверстий и осевой вылет.
